電動控制裝置的信號制與傳輸方式
為了滿足生產要求而構成的各種控制系統，需要有統一的標準信號將各類現場儀表與控制室內的儀表裝置連接起來，進行聯絡和信號傳輸，以方便有效地達到控制的目的。因為采取了統一的標準信號，從而擴大了儀表的應用范圍，常規儀表與控制用計算機系統的連接也直接方便。
在成套儀表系列中，各個儀表的輸入、輸出之間采取何種統一的標準信號進行聯絡和傳輸的問題成為信號制。國際上自動化系統的統一標準信號為：氣動控制裝置采用0.14MPa的壓縮空氣為能源，信號范圍為0.02~0.1MPa的標準信號；電動控制裝置目前多采用24V直流供電，現場傳輸信號范圍為4~20mA DC、控制室聯絡信號為1~5V DC的標準信號，信號電流與電源的轉換電阻為250Ω。

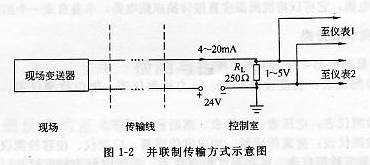

對于電信號而言，信號傳輸采用電流傳送-電壓接收的并聯制方式。即進出控制室的傳輸型號為電流信號，該吸納后通過電阻轉換成相應的電壓信號，并聯地傳輸給控制室各儀表裝置。并聯制傳輸方式的示意圖如圖1-2所示。
這種信號制和傳輸方式的優點如下：
① 信號的下限為4mA DC,且不與機械零點重合，很容易識別斷電、斷線等故障。
② 采用并聯制傳輸方式，儀表可以有公共接地點，便于各種儀表裝置的配套使用。
③ 儀表儀表負載較小，變送器功率級的供電電壓可大大降低，解決了功率管的耐壓問題，從而提高了儀表的可靠性。有因為最小電流為零，現場變送器可以實現兩線制。
④ 采用24V直流電源，沒有工頻電源進入儀表，省掉了電源變壓器，解決了儀表發熱問題，為儀表的防爆提供了有利條件。
兩線制是指現場變送器和控制室儀表裝置連接聯系僅用兩根線。這兩根線即是電源線又是信號線，這樣不但節省了大量的電纜線，而且由于現場變送器不需要220V交流電源供電，有利于安全防爆。
