差壓式液位計的零點漂移
在實際應用中，由于現場安裝條件的限制和周圍環境的影響，檢測儀表不一定與容器內的最低頁面再同一水平線上，此
系統如圖3-4（b）所示；由于被測介質是強腐蝕性流體，為了防止腐蝕性液體進入儀表之中，而在其引壓管上加裝隔離
裝置，通過隔離液來傳遞壓力信號，該系統如圖3-4（c）所示。在上述兩種情況下，檢測儀表接收到的差壓信號Δp不
僅與液位H的高低有關，同時還受到一個與被測液位H高低無關的固定差壓的影響，從而產生測量誤差。為了保證檢測儀
表能夠正確地反映液位的變化，需要做零點遷移的調整，遷移分有無遷移、正遷移、負遷移等三種情況。
1.無遷移
無遷移的液位檢測系統如圖3-4（a）所示，檢測儀表的正、負壓室分別接受來自容器中A點和B點的靜壓作用，且與容器
中最低液位在同一水平線上。若已知被測液體的密度為ρ時，則有
正壓室壓力：p+=pA=HρG+pB
負壓室壓力：p-=pB
正負壓室差壓Δp=p+-p-=Hρg

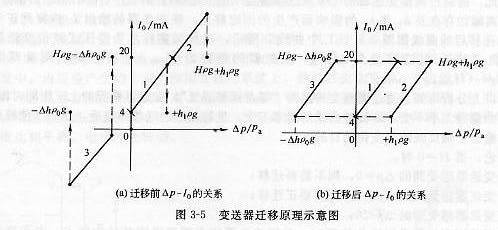

當液位由H=0變化到H=Hmax最高液位時，檢測儀表中的輸入信號Δp由0變化到醉倒值，即Δpmax=Hmaxρg,其變化曲線如
圖3-5（a）中曲線1.因差壓變送器輸出標準電流I0為4~20mA，與差壓的關系為
變送器在遷移后Δp與I0的關系如圖3-5（b）中曲線1所示。
2正遷移
正遷移液位檢測系統如圖3-4（b）所示，檢測儀表的安裝位置低于容器最低頁面的取壓點，其距離為h1，據圖可得出：
正壓室壓力：p+=pA+h1ρg=HρG+pB+h1ρg
負壓室壓力：p-=pB
正負壓室差壓：Δp=p+-p-=Hρg+h1ρg
當液位由H=0變化到H=Hmax最高液位時，變送器接收到的靜壓差由Δp=h1ρg增加至Δpmax=Hmaxρg+h1ρg,其變化曲線
如圖3-5（a）中曲線2所示。由式3-6可得，變送器輸出的I0最小值大于4mA，最大值大于20mA，而信號標準規定變送器
的輸出電流是不能高于20mA的，同時當H=0時變送器輸出I0最小值不等于4mA。這樣，將給顯示、控制帶來錯誤信息，而
造成變送器無法正常工作。
為此，需通過調整變送器的”零點遷移裝置“使變送器內部產生一個附加的作用來平衡由于h1的存在而產生的固定靜壓
，是變送器的輸出I0恢復到正常范圍，即：
Δp為最小值時，變送器輸出I0=4mA,對應H=0;
ΔP為最大值時，變送器輸出I0=20mA，對應H=Hmax.其遷移后的曲線如圖3-5（b）曲線2所示，這種調整稱之為差壓式液
位變送器的“零點正遷移”，其遷移量為h1ρg，變送器的量程為Hmaxρg,變送器的測量范圍為h1ρg~（h1ρg+Hmaxρg
）
3.負遷移
圖3-4（c）所示為具有負遷移的液位檢測系統。圖示系統為了防止容器總的腐蝕性介質進入變送器，給儀表造成腐蝕，
在變送器的正、負取壓管上分別裝有隔離罐，內充隔離液，其密度為ρ0，并設ρ0大于ρ，此時可得出
正壓室壓力：p+=HρG+pB+h1ρ0g
負壓室壓力：p-=pB+h2ρ0g
正負壓室差壓：Δp=p+-p-=Hρg+h1ρ0g-h2ρ0g=Hρg+(h1-h2)ρ0g.
由于h1<h2，并設Δh=h2-h1,所以Δp=Hρg-Δhρ0g,變送器的輸入靜壓差由-Δρ0g變化到Δp=Hρg-Δhρ0g,其變化曲
線如圖3-5（a）中曲線3所示。由式3-6可得，變送器輸出的I0最小值小于4mA，最大值I0小于20mA，而信號標準規定變
送器的輸出電流是不能低于4mA的，所以，此時變送器將無法正常工作。
為此，需通過調整變送器的“零點遷移裝置”使變送器內部產生一個附加的作用來平衡由于隔離罐的存在即h1和h2的影
響而產生的固定靜壓，是變送器輸出的I0恢復到正常范圍。其遷移后的曲線如圖3-5（b）中曲線3所示，這種調整稱之
為差壓式液位變送器的“零點負遷移”，其遷移量為Δhρ0g,變送器的量程為Hmaxρg,變送器的測量范圍為-Δhρ0g~
(Hmaxρg-Δhρ0g).
由以上分析可知，通過調整變送器的“零點遷移裝置”，變送器量程的上下限同時改變，而變送的量程不變，即特性曲
線的斜率不變，進行相應的遷移調整后，達到了是液位變松的輸出正確反映液位變化的目的。
結論：當H=0時，
若變送器感受到的Δp=0,則不需要遷移。
若變送器感受到的Δp>0,則需要正遷移。
若變送器感受到的Δp<0,則需要負遷移。
使用差壓變送器進行液位檢測時，差壓變送器均有明確說明其結構特點，有無遷移功能。在使用中除知其規格型號外，
還要看是否帶有遷移功能。在國產的差壓變送器的背面標注符號A記號表示該變送器具有正遷移功能，標注符號B 記號
表示該變送器具有負遷移功能，并標注有遷移量大小。
采用普通的差壓式變送器檢測液位，一般是用導壓管與被測對象相連，被測介質直接通過導壓管進入變送器的正、負壓
室。當被測介質黏性很大、容易沉淀、結晶或腐蝕性很強的情況下，就極易引起導壓管的堵塞或儀表的腐蝕。為此，可

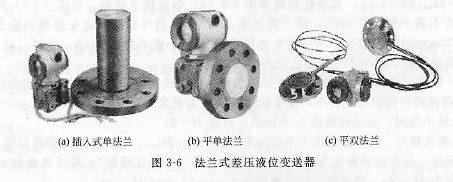

使用法蘭式差壓液位變送器來進行正常的液位測量，如圖3-6所示。
被測介質有大量沉淀或結晶析出，致使容器壁上有較厚的結晶或沉淀，宜采用插入式單法蘭，見圖3-6（a）。檢測介質
粘度大、易結晶、沉淀或聚合引起的堵塞的場合，用平單法蘭，見圖3-6（b）。當被測介質腐蝕性較強，而負壓室又無
法選用合適的隔離液時，可用平雙法蘭式差壓變送器，見圖3-6（c）。對于強腐蝕的被測介質，可用氟塑料薄膜黏貼在
金屬膜表面上防腐。
